- Blohm BV-P209 -

chasseur 39-45


Blohm Bv P.209.02
Unité: inconnue
de série: 14 (W.Nr.268739)

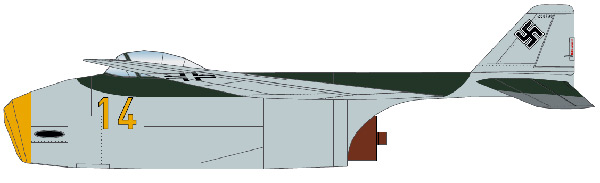

L'aspect hypothétique de chasseur à réaction


Blohm BV-P209


Le chasseur monoplace Blohm Bv P.209 a été conçu comme un monoplan à aile avec des surfaces négatives. C'était un Heinkel He S 0011-jet d'air turbine avec 1x 1300kp de poussée conçu et devrait atteindre les vitesses les plus élevées possibles.

Histoire

L'aile était entièrement composé d'acier avec un longeron. L'élément clé de la structure de la coque était un tube en acier, qui représentait aussi l'entrée d'air pour le moteur.

La section arrière du fuselage était un tube en acier formé, qui devrait également être utilisé pour la consommation de carburant. La queue était normale et positive. Les deux plans de l'empennage horizontal a un dièdre négatif.

Comme armes il avait 3 canons MK 108 avec 30mm, 3 autour de l'entrée d'air avant regroupés. Le Jet a été conçu avec un train d'atterrissage tricycle escamotable. Envergure: 8,1 m Longueur: 8.78 mètres Vitesse maximale: 988 km/h.

Ce fut la deuxième conception des B & V p.209, comportortant une aile en flèche vers l'avant. Ce fut un effort pour atténuer les problèmes de compressibilité des ailes droites à haute vitesse, tout en aidant à éviter l'instabilité à basse vitesse subies par les ailes en flèche.


Caractéristiques Techniques


Type Chasseur expérimental
Moteur

1 turboréacteur HES 011

Armement

Trois canons MK 108 de 30 mmdans le nez

Vitesse maximale 988 km/h
Vitesse ascensionnelle -
Plafond pratique 12 000 m
Autonomie 1 050 km
Poids kg à vide, kg en charge
Envergure 8,1 m
Longueur 8,78 m

Hauteur

m

Surface alaire

14 m2

Equipage

1










chasseur 39-45
